POLIMERO RETICULADO ANTITRACKING DE ALTA RIGIDEZ DIELECTRICA

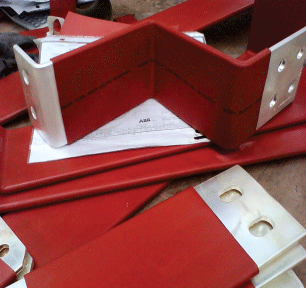

TPG Funda termocontráctil pared regular, para aislamiento de barras de 5 a 35 KV. Polímero reticulado, libre de cloro y halógenos, retardante a la flama, antitracking, de alta rigidez dieléctrica (>25KV/mm). Para barras y conductores desnudos en media tensión hasta 35 KV. Para uso interior y exterior o protección antifauna. IEEE C37.20 (@105ºC), IEC60694. Resistente a los rayos U.V., intemperismo y alta contaminación.
ENCOGIMIENTO RAPIDO,
NO DESPRENDE HUMOS TOXICOS
REDUCE LA DISTANCIA ENTRE
FASES Y TIERRA
AUMENTA LA CONFIABILIDAD DEL TABLERO PREVIENE LA CORROSION
Propiedad |
Método |
Valor |
Rigidez dieléctrica | IEC 243 | >250KV/cm |
Resistividad volumétrica | IEC 243 | 4.3 x 10^14 ohm-cm |
Constante dieléctrica | IEC 250 | 3 |
Resistencia a la tensión |
ASTM D 2671 | >13MPa |
Elongación | ASTM D2671 | >300Mpa |
Resistencia a la tensión después del envejecimiento térmico |
ASTM D 2671/1230ºC, 168hrs |
>11MPa |
Resistencia al traqueo | ASTM D2303 | 3.75KV, 1hr, Aprobado |
Temperatura de operación | IEC 216 | -45ºC a 105ºC |
TPG-HEAVY WALL BUSBAR TUBE | Rango de Aplicación |
Diámetro Interno | Espesor | lmBarrajb | Redon-do | Cuadra-do | Rectan-gular | |||
Expandido |
Contraído | Expandido | Contraído |
A (1/8, 1/4, 3/8,1/2) |
D | A | A + B | |
Catálogohdk |
mm | mm | mm | mm | mm | mm | mm | mm |
TPG-30/15 | 30 | 15 | 2.0 | 4.0 | 25 - 30 | 17 - 27 | 13 - 20 | 26 - 40 |
TPG-50/25 | 50 | 25 | 2.2 | 4.5 | 42 - 55 | 27 - 45 | 25 - 35 | 50 - 70 |
TPG-80/40 | 80 | 40 | 2.2 | 4.5 | 65 - 85 | 45 - 70 | 35 - 50 | 70 - 100 |
TPG-100/50 | 100 | 50 | 2.5 | 4.5 | 85 - 100 | 55 - 85 | 45 - 70 | 90 - 140 |
TPG-120/60 | 120 | 60 | 2.5 | 5.0 | 100 - 150 | 65 - 100 | 55 - 85 | 110 - 170 |
TPG-150/75 | 150 | 75 | 2.5 | 5.0 | 125 - 180 | 80 - 130 | 65 - 105 | 130 - 210 |
