Terminal Termocontráctil XT  (Corta)        5-35KV Polímero antitracking para Alta Contaminación

W-TTC-XT

Descarga
W-TTC-XT.pdf
Documento Adobe Acrobat 534.5 KB

W-TTC-XT Terminal polimérica termocontráctil para alta contaminación. Polímero antitracking termocontráctil XtressControl PAD. 5-35KV. Aislamiento extruído. STD. IEEE-48, NMX-J-199ANCE,IEC-60502-4.



TECNOLOGIA PROBADA POR

MAS DE 50 AÑOS

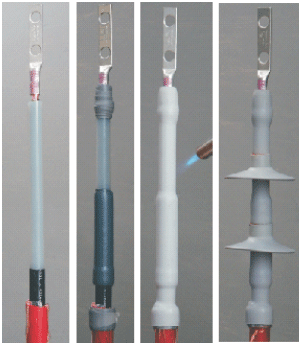

MUY FACIL DE INSTALAR

A PRUEBA DE ERRORES

SUPERFICIE ANTITRACKING,

HIDROFOBICA PARA ALTA

CONTAMINACION.

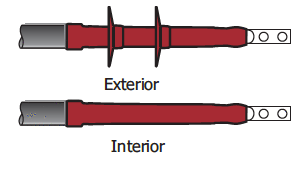

Guía de Selección

Catálogo

Longitud

mm

Calibre Uso
5KV-8KV
W-TTC-XT-8-1I 250 6-250 Interior
W-TTC-XT-8-2I 250 300-500 Interior
W-TTC-XT-8-3I 250 600-1000 Interior
W-TTC-XT-8-1E 250 6-250 Exterior
W-TTC-XT-8-2E 250 300-500 Exterior
W-TTC-XT-8-3E 250 600-1000 Exterior
15KV
W-TTC-XT-15-1I 300 2-3/0 Interior
W-TTC-XT-15-2I 300 4/0-400 Interior
W-TTC-XT-15-3I 300 500-1000 Interior
W-TTC-XT-15-1E 300 2-3/0 Exterior
W-TTC-XT-15-2E 300 4/0-400 Exterior
W-TTC-XT-15-3E 300 500-1000 Exterior
25KV
W-TTC-XT-25-1I 400 1/0-300 Interior
W-TTC-XT-25-2I 400 350-600 Interior
W-TTC-XT-25-3I 400 750-1000 Interior
W-TTC-XT-25-1E 400 1/0-300 Exterior
W-TTC-XT-25-2E 400 350-600 Exterior
W-TTC-XT-25-3E 400 750-1000 Exterior
35KV
W-TTC-XT-35-1I 600 1/0-400 Interior
W-TTC-XT-35-2I 600 500-1000 Interior
W-TTC-XT-35-IE 600 1/0-400 Exterior
W-TTC-XT-35-2E 600 500-1000 Exterior

* PARA CABLE CON PANTALLA DE ALAMBRES DE COBRE, 100% Y 133% NA.

* NO INCLUYE ZAPATA, CONSULTE A WOER PARA OPCIONES CON ZAPATA INCLUIDA.
