TPR (5-25KV), TPG (5-35KV)
Funda Termocontráctil para Aislamiento de Barras 5-35KV
POLIMERO RETICULADO ANTITRACKING DE ALTA RIGIDEZ DIELECTRICA
TPR, TPG Funda termocontráctil para aislamiento de barras de 5 a 35 KV. Polímero reticulado, libre de cloro y halógenos, retardate a la flama, antitracking, de alta rigidez dieléctrica (>25KV/mm). Para barras y conductores desnudos en media tensión hasta 35 KV. Para uso interior y exterior o protección antifauna. IEEE C37.20.1 (@105ºC), IEC60694. Resistente a los rayos U.V., intemperismo y alta contaminación.
ENCOGIMIENTO RAPIDO,
NO DESPRENDE HUMOS TOXICOS
REDUCE LA DISTANCIA ENTRE FASES Y TIERRA
AUMENTA LA CONFIABILIDAD DEL TABLERO
PREVIENE LA CORROSION
Datos Técnicos
| Propiedad |
Método |
Valor |
| Rigidez dieléctrica | IEC 243 | >250KV/cm |
| Resistividad volumétrica | IEC 243 | 4.3 x 10^14 ohm-cm |
| Constante dieléctrica | IEC 250 | 3 |
|
Resistencia a la tensión |
ASTM D 2671 | >13MPa |
| Elongación | ASTM D2671 | >300Mpa |
|
Resistencia a la tensión después del envejecimiento térmico |
ASTM D 2671/1230ºC, 168hrs |
>11MPa |
| Resistencia al traqueo | ASTM D2303 | 3.75KV, 1hr, Aprobado |
| Temperatura de operación | IEC 216 | -45ºC a 105ºC |
| Cambio longitudinal | UL 224 | <10% |
| Excentricidad | ASTM D 2671 | <30% |
| Absorbción de agua | ISO 62 | <0.1% |
| Flamabilidad (índice de oxígeno) | IEC 93 | >28 |
| Corrosión por cobre | ASTM D 2671 | 120ºC, 168hr, Sin corrosión |
| Doblado en frío | STM D 2671 | -40ºC, 4hr, Sin fractura |

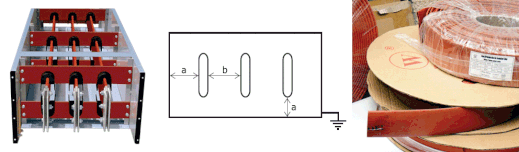

| Distancias Mínimas (mm) | ||||||
|
15 KV |
25 KV |
35 KV |
||||
|
Entre Fases b |
A Tierra a |
Entre Fases b |
A Tierra a |
Entre Fases b |
A Tierra a |
|
| Sin Aislamiento | 190 | 125 | 265 | 190 | 320 | 240 |
| TPR (25KV) | 80 | 100 | 110 | 145 | 160 | 195 |
| TPG (35KV) | 50 | 60 | 65 | 95 | 135 | 185 |
