Bota Aislante Termoformada 5-35KV

W-BCBoot-MV

PARA AISLAMIENTO DE BARRAS EN UNIONES, DERIVACIONES Y CONEXIONES

Descarga
W-BCBoot-MV.pdf
Documento Adobe Acrobat 437.3 KB

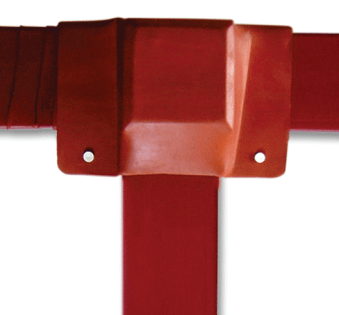

W-BCBoot-MV Bota aislante termoformada para aislamiento de barras hasta 35KV en configuración para uniones rectas ”I”, “L”, o “T”. Polímero reticulado retardante a la flama, libre de cloro y halógenos. Aplicación en frío, color rojo, resistente al intemperismo, rayos U.V., y alta contaminación. Se aplica con broches y se puede sellar con mastique antitracking.





FACIL DE INSTALAR Y RETIRAR

AUMENTA LA CONFIABILIDAD DEL SISTEMA

EVITA CONTACTO ACCIDENTAL POR OPERACION,

MANTENIMIENTO Y FAUNA


Catálogo

Longitud

mm

Diámetro Máximo

mm

Diámetro Mínimo

mm

Diámetro Barreno

mm

  W-RSLT-1 112 38 20 51
  W-RSLT-2 175 65 37 90

Datos Técnicos

Propiedad

Método

Valor

Temperatura de operación UL 224 -55ºC a 95ºC
Resistencia a la tensión ASTM D638 >12Mpa
Elongación ASTM D638 >400%
Rigidez dieléctrica IEC 243 >20KV/mm
Envejecimiento acelerado ASTM D2671 120ºC, 168h
Resitividad volumétrica IEC 93 >1x10^14

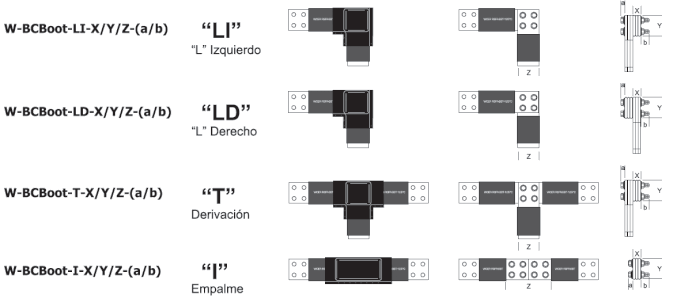

Guía de Selección

Catálogo Configuración Arreglo Dimensiones (mm)

* Especifique la tensión de operación y claros entre fases.

**Para otras configuraciones consulte WOER.
