Kit de Conexión Termocontráctil 1 KV

Datos Técnicos

Guía de Selección

W-CKV

Descarga
W-CKV.pdf
Documento Adobe Acrobat 415.9 KB

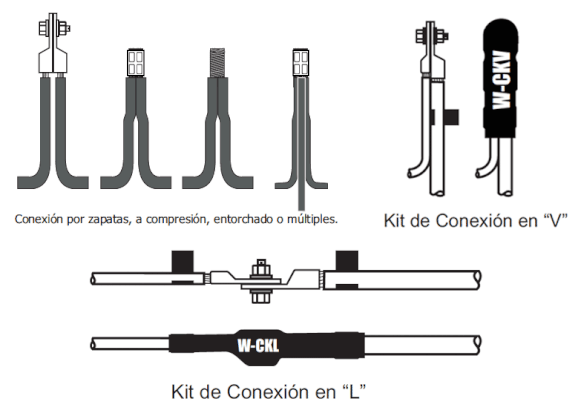

W-CKV KIT DE CONEXIÓN EN "V" O "L"  termocontráctil hasta 1000V con mastique sellador termoactivado. Polímero reticulado, retardante a la flama, libre de halógenos. 100% hermético. Amigable al medio ambiente (RoHS). Resistente a la abrasión, impacto, rayos U.V., intemperismo, contaminación industrial, urbana y marina. Resistente al agua salada, solventes y químicos comunes.



CONEXION DE MOTORES, LUMINARIAS Y EQUIPOS

COMPACTO, FLEXIBLE Y 100% HERMETICO

PERMITE LA VERIFICACIÓN PREVIA DE FASES

FACIL INSTALACION Y REMOCION




Datos Técnicos

Propiedad

Método

Valor

Temperatura de operación UL 224 -45ºC a 125ºC
Temperatura de contracción   80ºC a 125ºC
Columna de agua   10m
Rigidez dieléctrica IEC 243 20KV/mm
Resitividad volumétrica IEC 93 10E14 ohm.cm
Choque térmico UL 224 4hrs @ 225ºC
Punto de fusión del adhesivo ASTM E28 95ºC
Resistencia al desprendimiento (PE) ASTM D1000 120N/25mm
Absorbción de agua ASTM D570 <0.2%

Guía de Selección

Catálogo

Kit de Conexión en "V"

Calibre

(AWG)

Rango

(mm)

Longitud

(mm)

W-CKV-1 14-10 6-20 55
W-CKV-2 12-4 8.5-25 68
W-CKV-3 2-4/0 15-42 110
W-CKV-4 250-500 23-55 140
Kit de Conexión en "L"
W-CKL-1 8-4/0 6-17 220
W-CKL-2 250-1000 18-34 250
